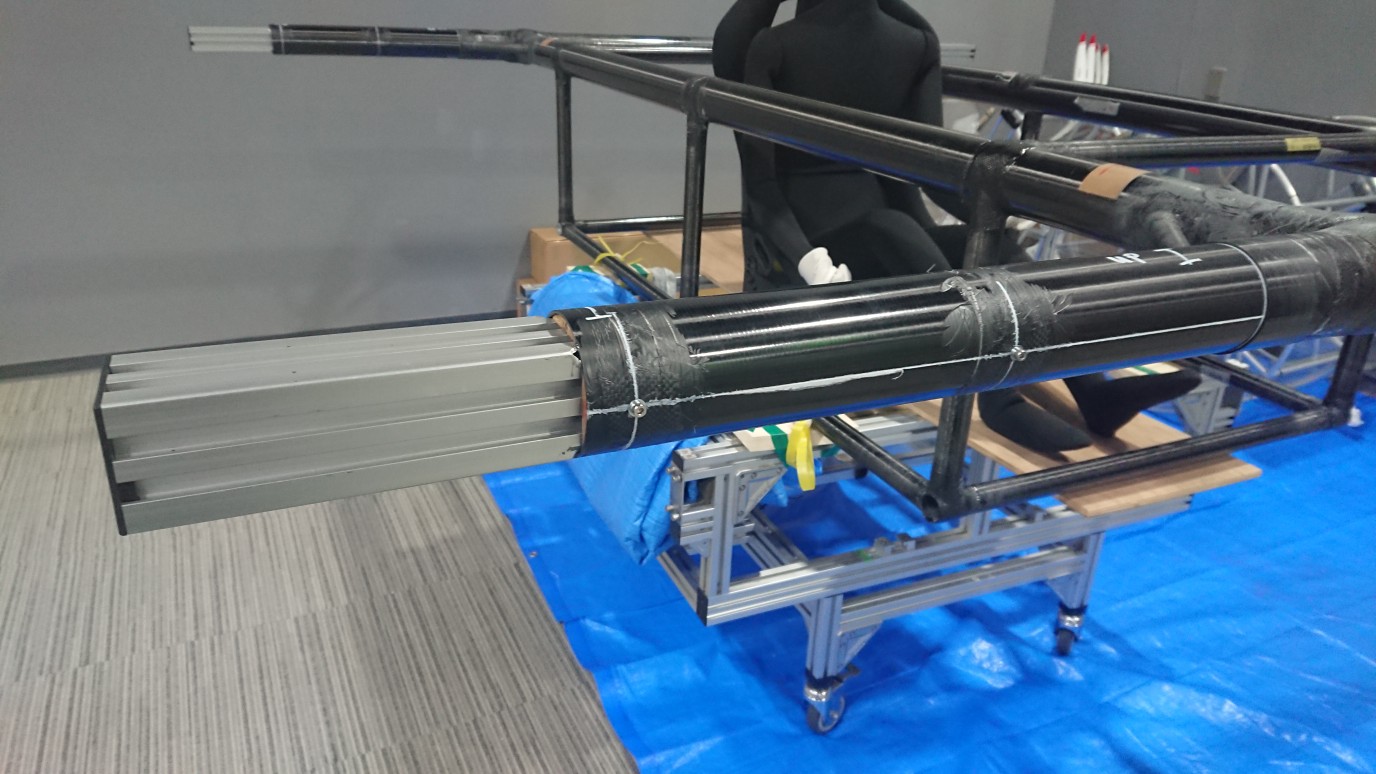

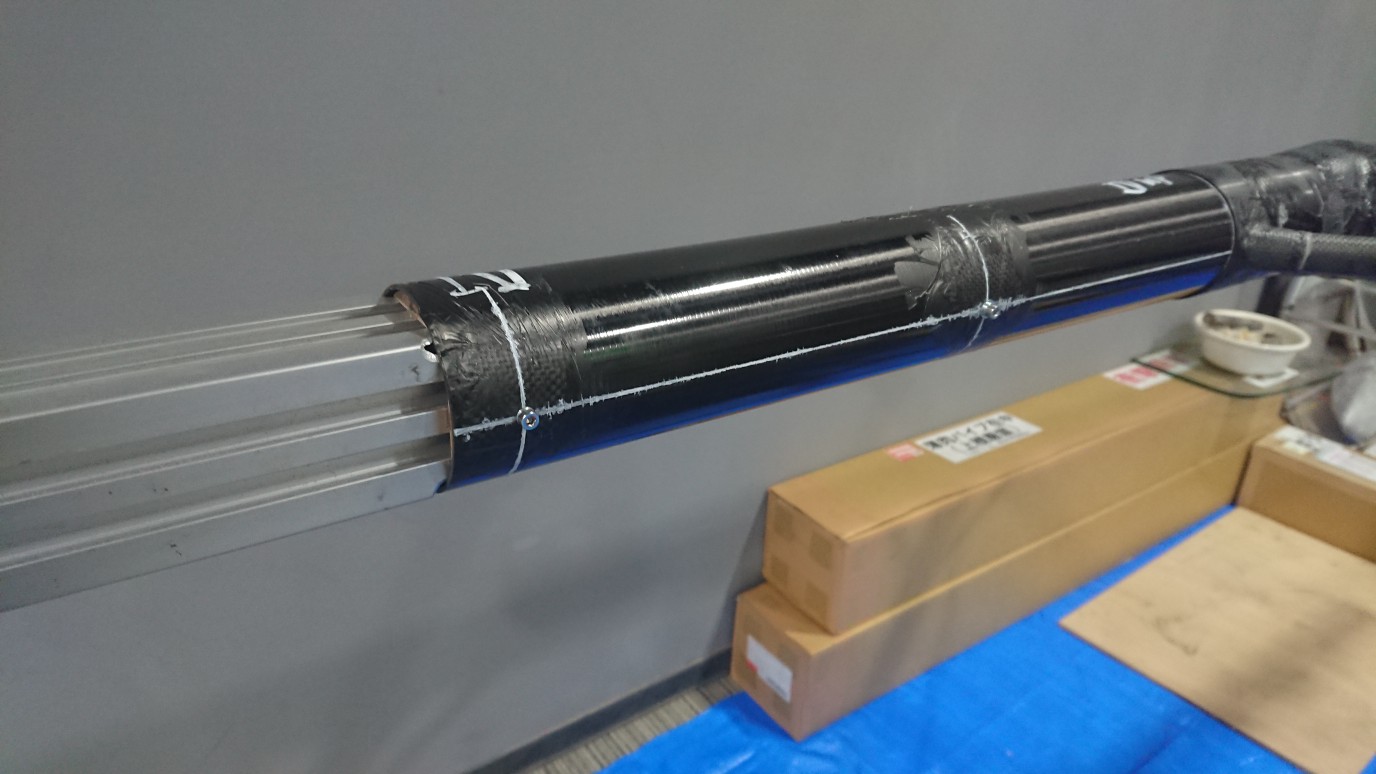

基準線の描き込み状態。
水平方向に表・裏の2本の基準線と、
中子パイプ80mmの先端から500mmの所に円周上に基準線
中子パイプ先端から25mmと275mmの縦の基準線はまだ描き込んでいない。
この後、モーター・プロペラ・アルミ支柱取り付け用のM4ねじ穴を開ける。

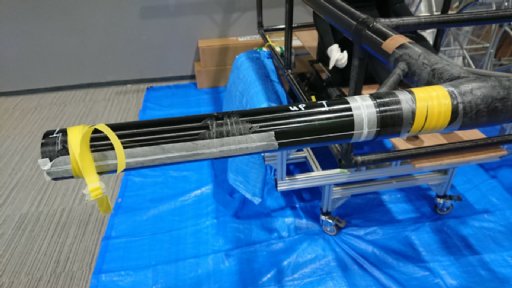

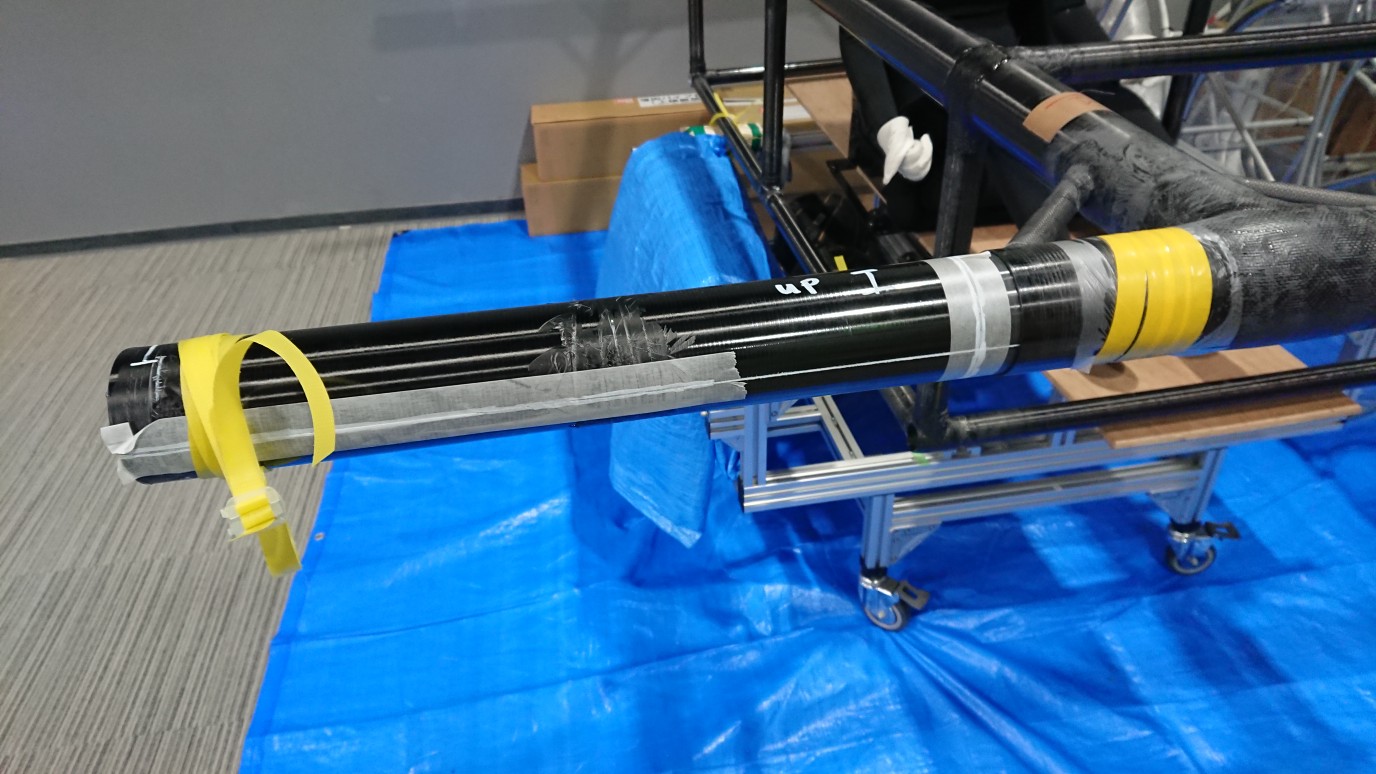

メインフレームパイプ84mmに黄色でグルグル巻きしてある所は
中子パイプ80mmを固定するM4ねじを開けるための補強箇所。

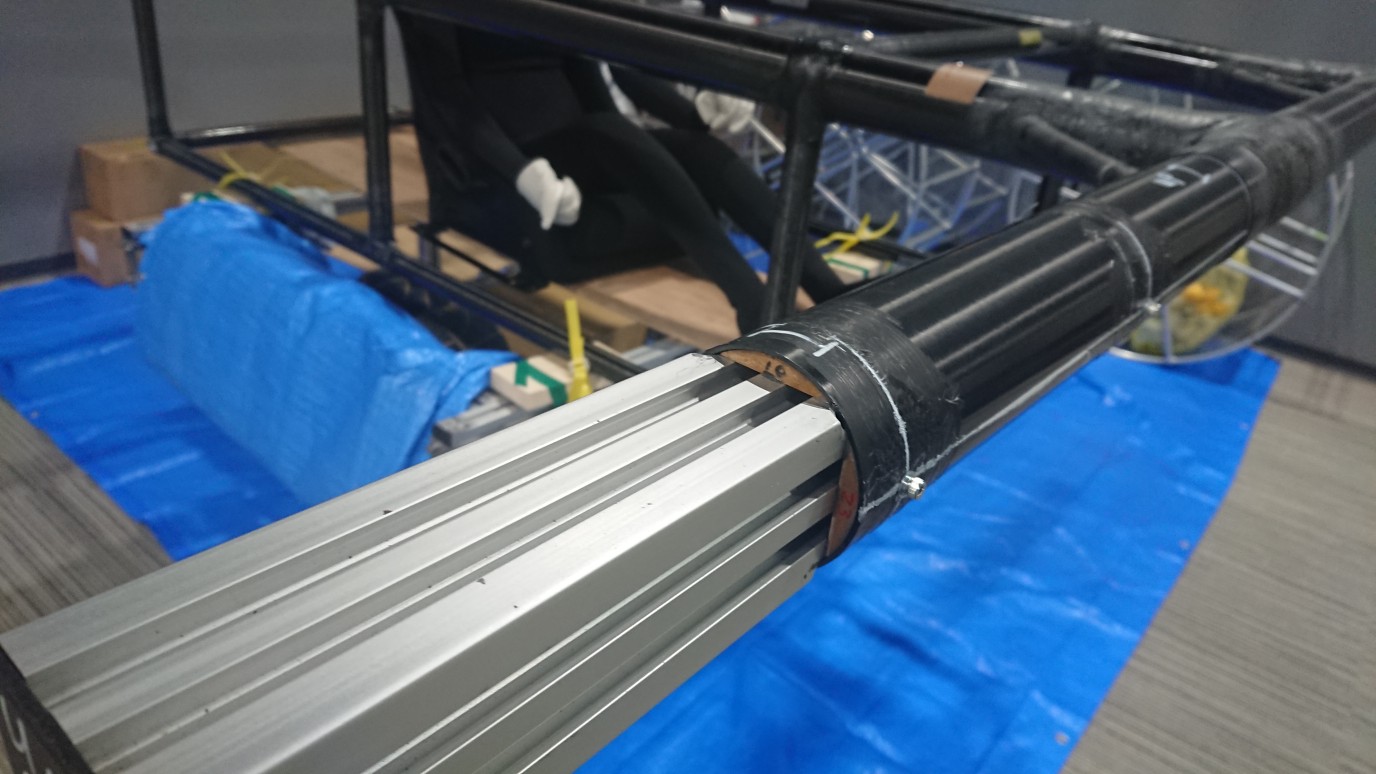

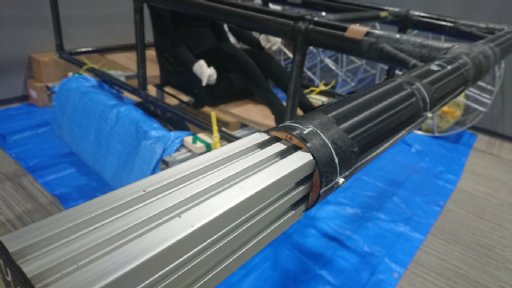

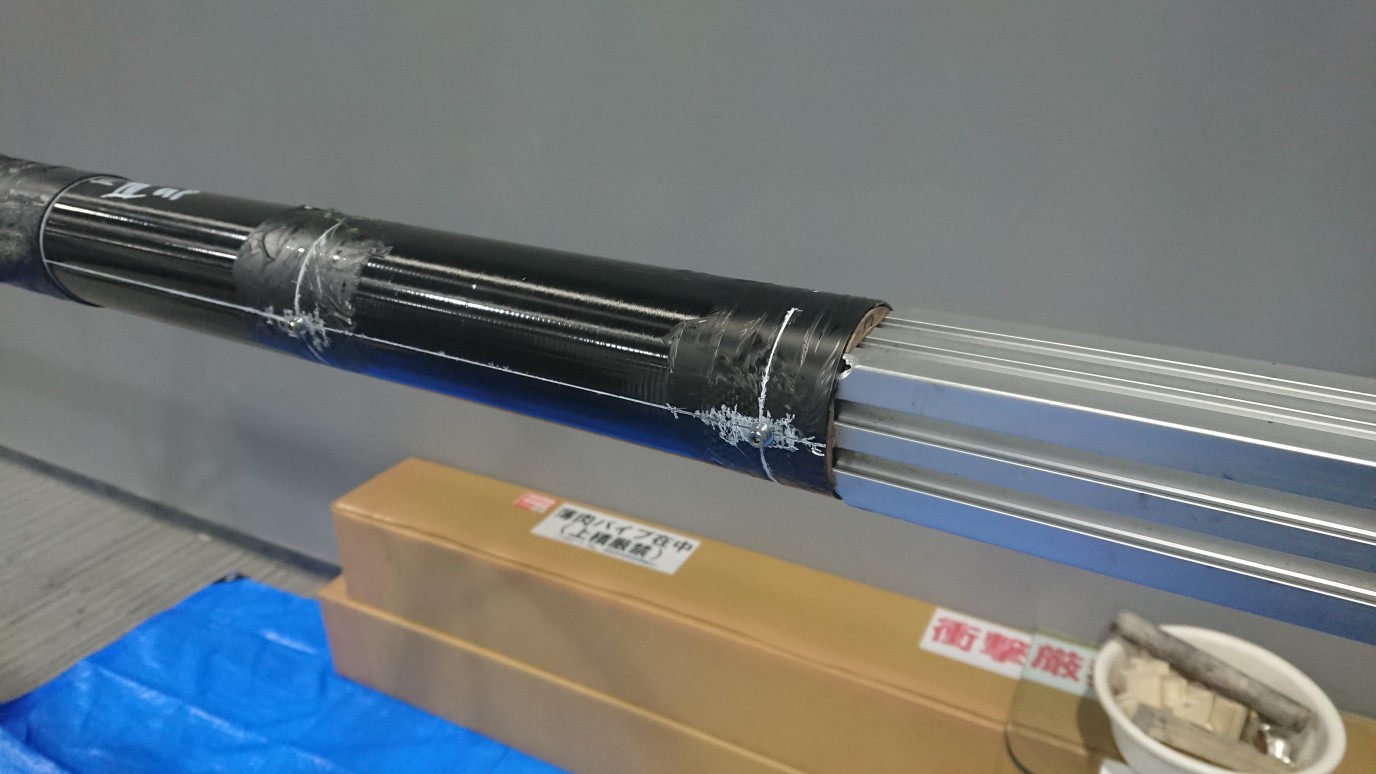

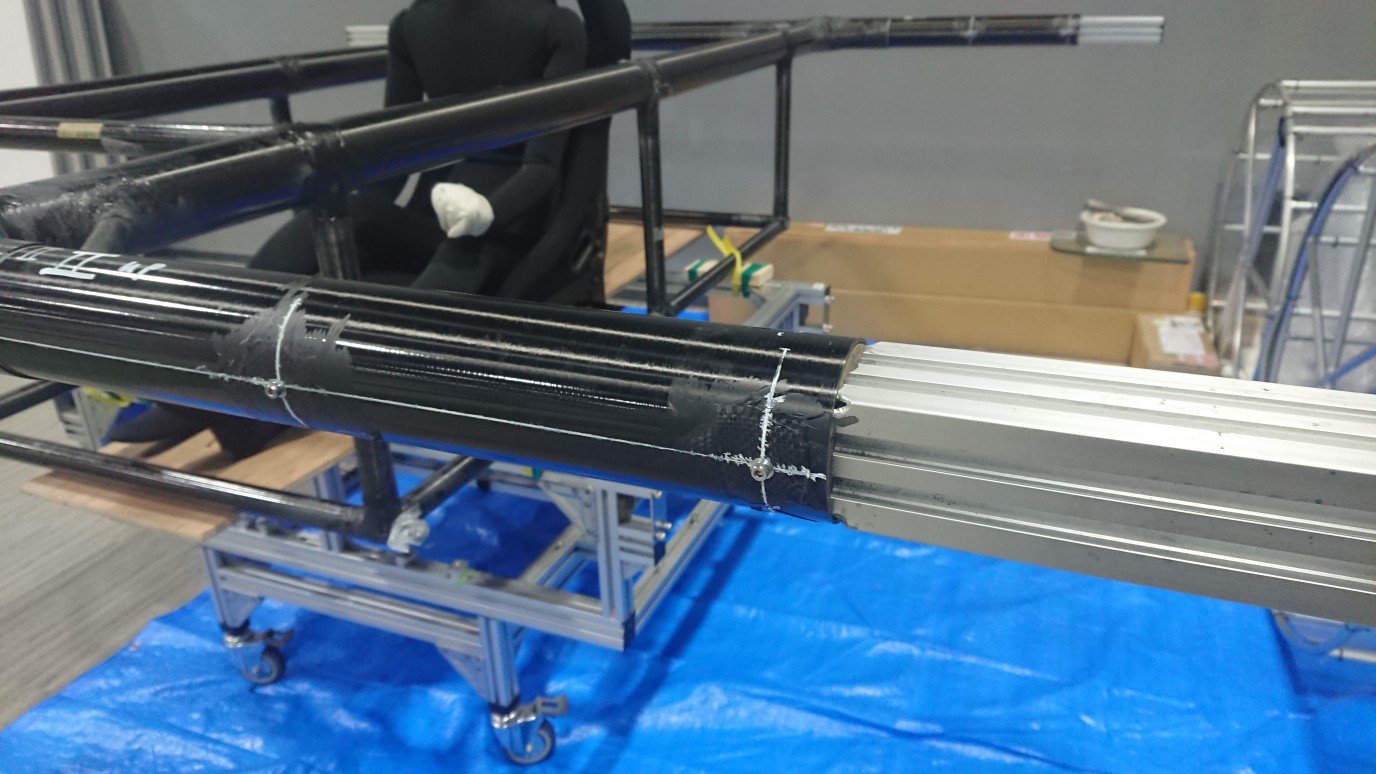

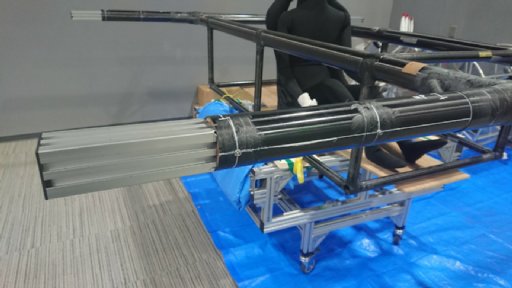

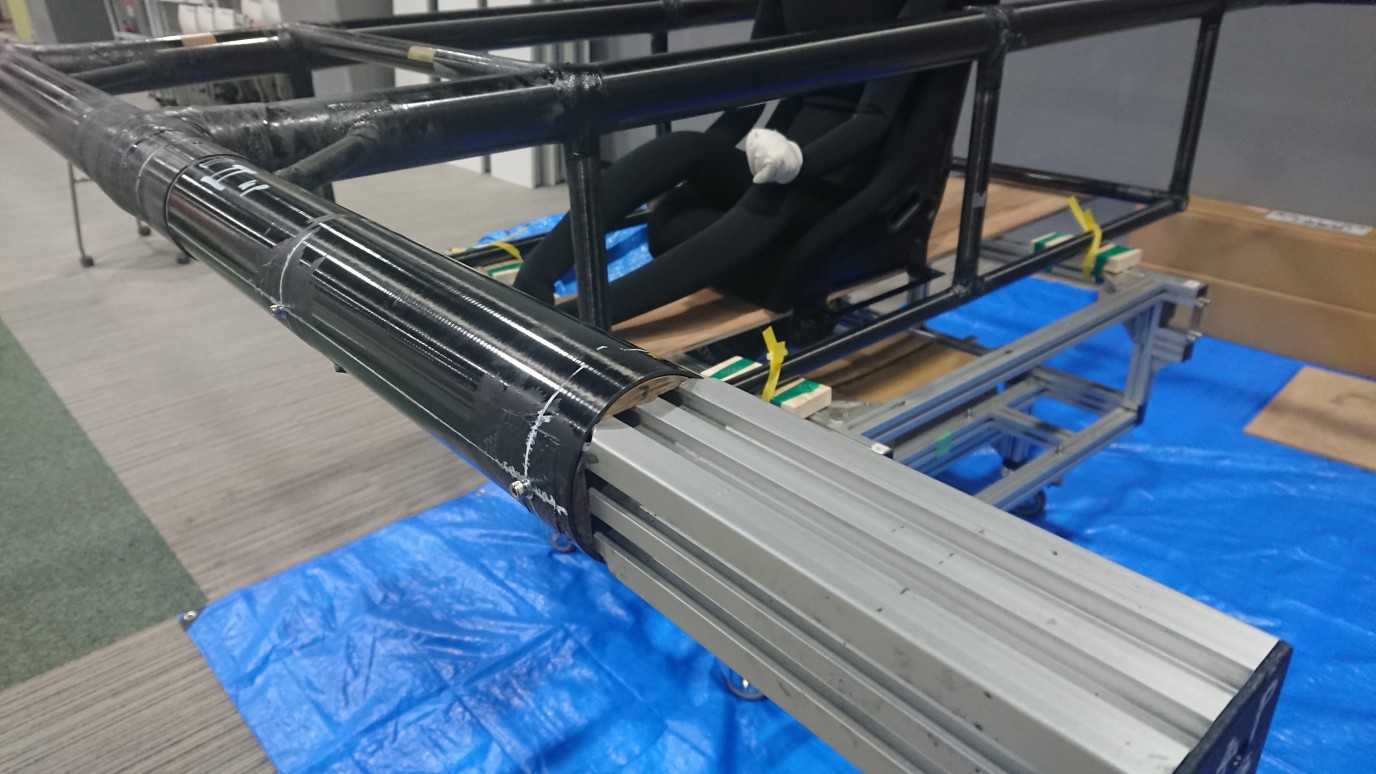

左前＝No1・モーター・プロペラ位置

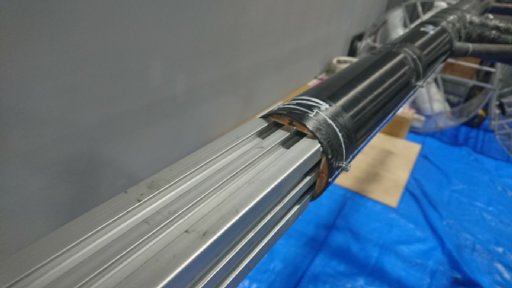

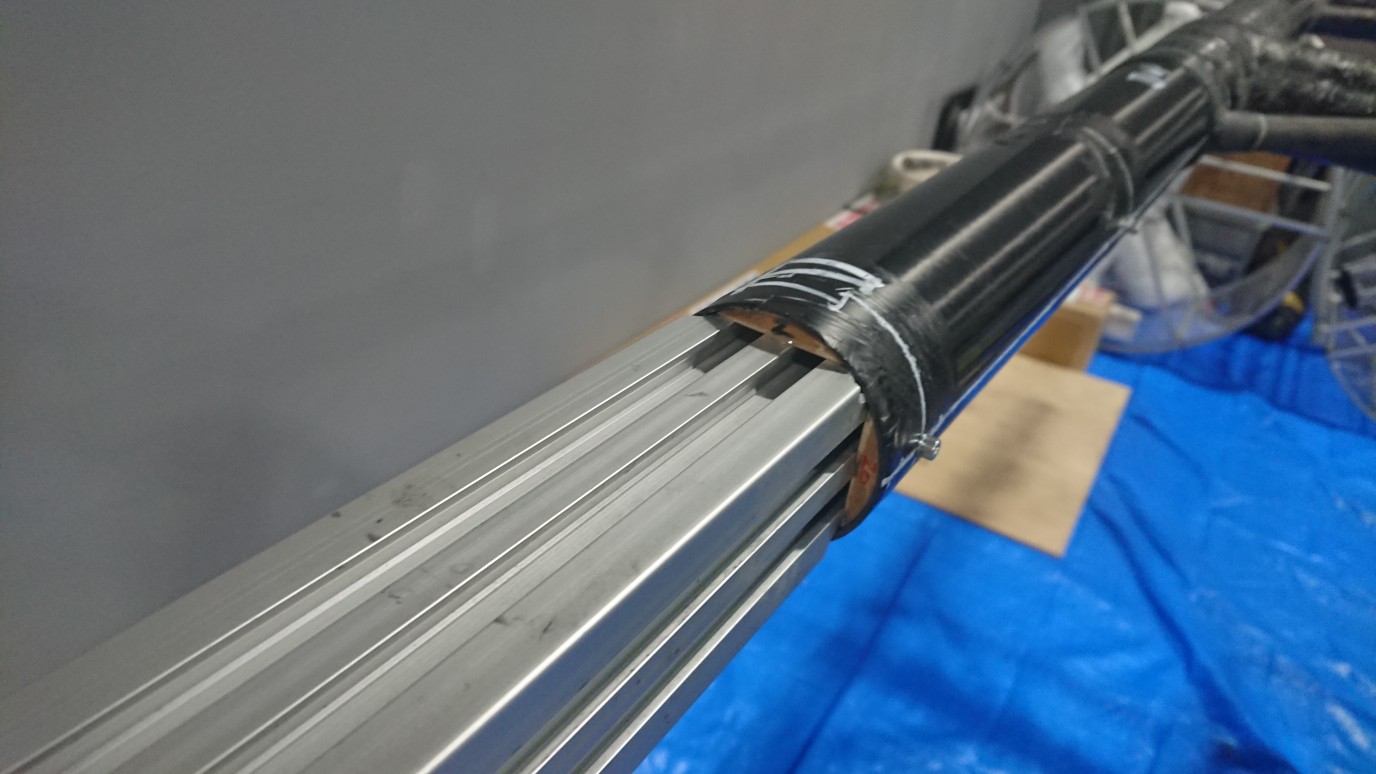

１． 黒いカーボンパイプの内径は76mm。厚さ2mm・3kカーボン・8層
２．角アルミ支柱は60mm正方形。対角線は84.5mm。

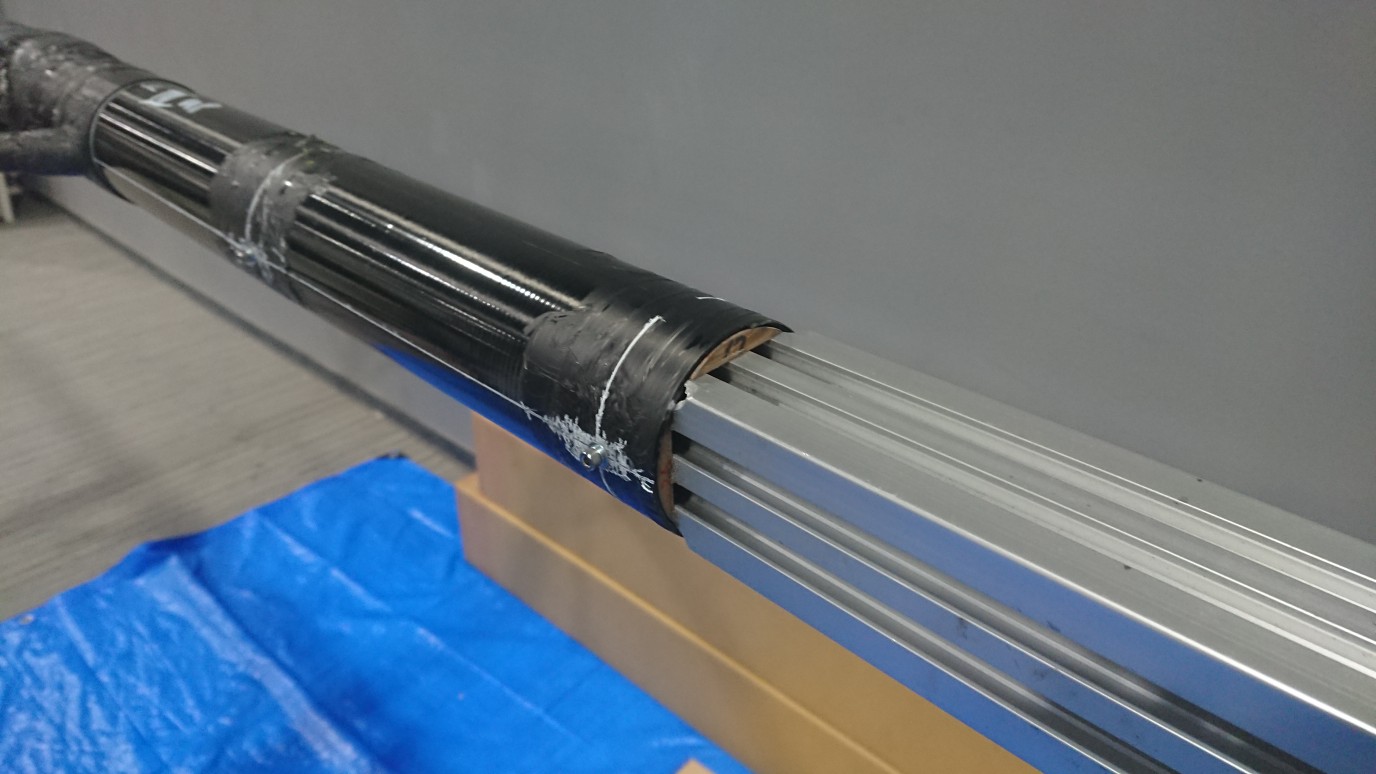

３．角アルミ支柱を黒いパイプに入れる為に角を削り落とす。
４．角アルミ支柱を黒いパイプの中で安定させる為に三日月型をした
スペーサーを角アルミ支柱とパイプの間に出来た空間に入れる。
５．黒いパイプの中で角アルミ支柱が回転したり抜け落ちたりしないように
水平方向4本のM4キャップスクリュウで止める。

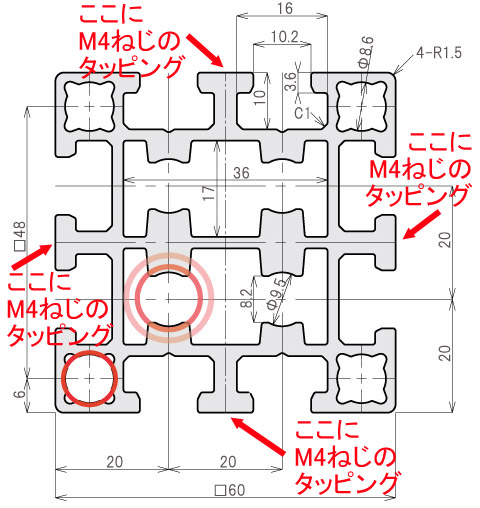

６．M4キャップスクリュウを受ける為に角アルミ支柱にはタップ（ねじ穴）
が切られていて、黒いパイプ、スペーサー、をM4キャップスクリュウが通る。
公 差0.2mm。ほんまかいなDIY。
